睡眠卫生的一个重要因素是适应太阳的近日周期中持续的时间 – 天黑时入睡,日出时醒来。 不幸的是,现在人工照明能够强烈地扰乱这种平衡状态。 灯笼带领我们,所有的辉煌直接落入我们卧室的窗户,让我们忘记了舒适的黑暗。 因此,百叶窗被发明出来,这有助于恢复有利于入睡的舒适条件。 然而,它们(至少对我来说)在早晨接触到清醒的太阳光线时会出现问题。 因此,在我的脑海中,一个设备的想法诞生了,它会在某些时候自动打开和关闭百叶窗的过程。 经过短暂的重新思考,我发现了一个由詹姆斯·cabuu.com创建的这种驱动程序的DIY项目
它的创建需要十几个元素的组成:
- 打印元素
![打印元素](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_286,h_327/https://my127001.pl/wp-content/uploads/2019/08/image-17.png)
- 詹姆斯创建的打印电路板
- D1 迷你微控制器
![D1 迷你微控制器](https://nettigo.pl/system/images/2409/original.jpg?1503584185)

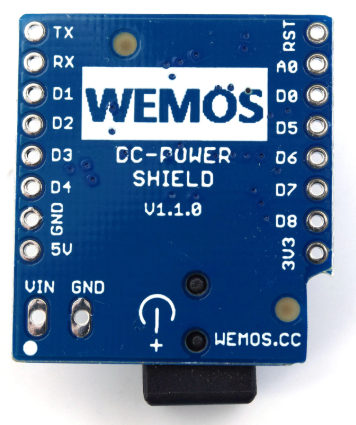

- D1 迷你电源模块
![D1 迷你电源模块](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_147,h_176/https://my127001.pl/wp-content/uploads/2019/08/image-14.png)
- L298N – 双通道电机控制器
![L298N - 双通道电机控制器](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_144,h_160/https://my127001.pl/wp-content/uploads/2019/08/image.png)
- 电机与蠕虫齿轮和直流编码器12V
![电机与蠕虫齿轮和直流编码器12V](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_210,h_205/https://my127001.pl/wp-content/uploads/2019/08/image-1.png)

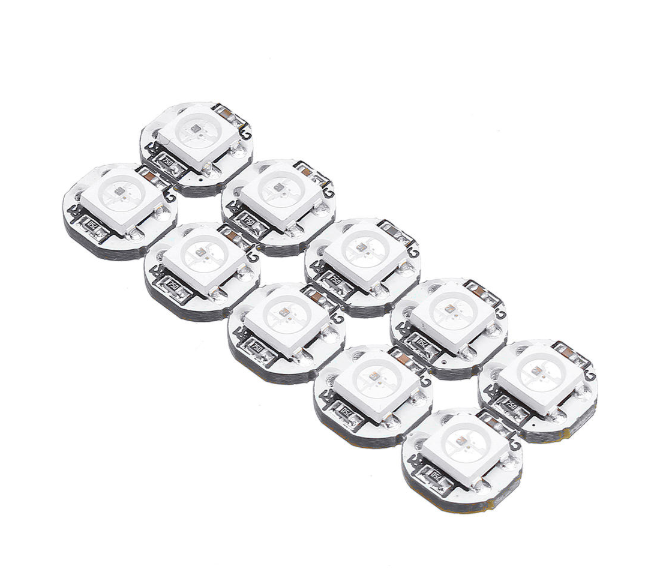

- LED WS2812B
![LED WS2812B](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_165,h_141/https://my127001.pl/wp-content/uploads/2019/08/image-2.png)
- 两个按钮与覆盖
![两个按钮与覆盖](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_191,h_171/https://my127001.pl/wp-content/uploads/2019/08/image-8.png)
- 两个电阻器10k欧姆
![两个电阻器10k欧姆](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_155,h_107/https://my127001.pl/wp-content/uploads/2019/08/image-4.png)
- 9V 直流电源
![9V 直流电源](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_175,h_189/https://my127001.pl/wp-content/uploads/2019/08/image-5.png)
- 此外,一些电缆和金针
![此外,一些电缆和金针](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_133,h_133/https://my127001.pl/wp-content/uploads/2019/08/image-7.png)
![此外,一些电缆和金针](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_138,h_131/https://my127001.pl/wp-content/uploads/2019/08/image-6.png)
使所有必要的元素复杂化后,您可以启动装配:
- 将插槽焊到正确位置的盘子中。 应该有两个 4×2 和 2×8 针女性和 1×6 针男性插座。 根据您的自行决定,您可以将发动机直接焊到车牌上。
![应该有两个4x2和2x8针女性和1x6针男性插座](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_225,h_127/https://my127001.pl/wp-content/uploads/2019/08/image-10.png)
- 将2个按钮放置在标记位置。 然后焊接在RUP和RDOWN位置的2x10k欧姆电阻器。
![焊电电阻器2x10k欧姆](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_222,h_180/https://my127001.pl/wp-content/uploads/2019/08/image-11.png)
- 小心地焊送入 WS2182B LED 输入末端的 3 根电缆,并放入板上的适当位置。 5V、信号和GND依次对应于板上的L、E和D签名。
![ws2182B LED和到板上的适当位置](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_271,h_175/https://my127001.pl/wp-content/uploads/2019/08/image-12.png)
- 将3个双针男性插座焊接到L298N电机控制器上+-IN1 IN2 MOTORA,如控制器板上所示。
![焊接 3 双针男性插座到 L298N 电机控制器](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_207,h_166/https://my127001.pl/wp-content/uploads/2019/08/image-13.png)
- 将扩展的销槽焊给 D1 迷你微控制器和电源模块。
![扩展插座与D1迷你微控制器和电源模块的引脚](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_158,h_125/https://my127001.pl/wp-content/uploads/2019/08/image-15.png)
- 折叠整个东西,将电源和微型 USB 电缆连接到计算机。 现在,您可以使用阿杜伊诺IDE上传软件。
![折叠整个东西,将电源和微型 USB 电缆连接到计算机](https://sp-ao.shortpixel.ai/client/to_auto,q_lossy,ret_img,w_285,h_163/https://my127001.pl/wp-content/uploads/2019/08/image-16.png)
项目流程的简短视频如下所示:
